ວິທີການສາຍສາຍຂອງເຄື່ອງຕັດວົງຈອນ DC 1P/2P/3P/4P ໃນລະບົບການສະຫນອງພະລັງງານ UPS

ໃນ​ການ​ຕັ້ງ​ຄ່າ​ຂອງ​ລະ​ບົບ​ການ​ສະ​ຫນອງ​ພະ​ລັງ​ງານ UPS​, breakers DC ປະ​ຕິ​ບັດ​ຫນ້າ​ທີ່​ສອງ​ຂອງ​ການ​ໂດດ​ດ່ຽວ​ແລະ​ປົກ​ປັກ​ຮັກ​ສາ overcurrent ສໍາ​ລັບ​ວົງ​ຈອນ​ຫມໍ້​ໄຟ​. ປະເພດຕ່າງໆຂອງການສະຫນອງພະລັງງານ UPS ກົງກັນກັບແຮງດັນໄຟຟ້າແລະກະແສໄຟຟ້າທີ່ແຕກຕ່າງກັນ, ດັ່ງນັ້ນຈຶ່ງຮຽກຮ້ອງໃຫ້ມີການປັບຕົວຂອງເຄື່ອງຕັດວົງຈອນ DC ທີ່ມີຈໍານວນເສົາທີ່ແຕກຕ່າງກັນ. ບົດ​ຄວາມ​ນີ້​ຈະ​ໃຫ້​ລາຍ​ລະ​ອຽດ​ວິ​ທີ​ການ​ສາຍ​ຕ່າງໆ​ຂອງ 1P / 2P / 3P / 4P DC breakers DC ນໍາ​ໃຊ້​ໃນ​ລະ​ບົບ UPS​.

1. breakers ວົງຈອນມີຕົວກໍານົດການມາດຕະຖານລວມທັງແຮງດັນແລະກະແສໄຟຟ້າຈັດອັນດັບ (ສໍາລັບປະເພດ 1P). ເມື່ອຕົວກໍານົດການເຫຼົ່ານີ້ບໍ່ຕອບສະຫນອງຄວາມແຮງດັນຂອງຫມໍ້ໄຟແລະຄວາມຕ້ອງການໃນປະຈຸບັນ, ແຮງດັນຂອງການດໍາເນີນງານແລະປະຈຸບັນສາມາດເພີ່ມຂຶ້ນໂດຍການເພີ່ມຈໍານວນເສົາຕັດວົງຈອນແລະນໍາໃຊ້ການຕັ້ງຄ່າການເຊື່ອມຕໍ່ແບບຂະຫນານ. ໂດຍສະເພາະ, ການເຊື່ອມຕໍ່ຊຸດເພີ່ມແຮງດັນໃນຂະນະທີ່ການເຊື່ອມຕໍ່ຂະຫນານເພີ່ມປະຈຸບັນ.ທີ່ນີ້, ພວກເຮົາເອົາແຮງດັນທີ່ມີການຈັດອັນດັບຂອງ 250V ເປັນຕົວຢ່າງ.

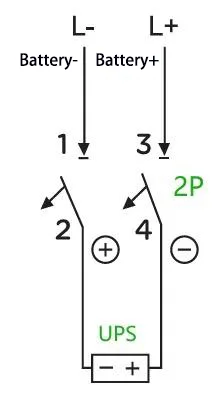

A:ຕົວຢ່າງ: ສໍາລັບ UPS ທີ່ມີຄວາມຈຸຂອງ 40 kVA ແລະສາຍຫມໍ້ໄຟທີ່ມີການຈັດອັນດັບຂອງ 32 ຈຸລັງ (ເທົ່າກັບແຮງດັນໄຟຟ້າ: 14 V × 32 = 448 V; ຍັງມີແບດເຕີລີ່ທີ່ມີແຮງດັນໄຟຟ້າລອຍພຽງແຕ່ 13.6 V, ເຊິ່ງໃຊ້ໃນນີ້ເພື່ອຈຸດປະສົງຕົວຢ່າງເທົ່ານັ້ນ), ກະແສໄຟຟ້າສູງສຸດແມ່ນຄິດໄລ່ເປັນ 10 × 10 ÷ 10 VA. V ÷ 32 = 139 A (ສົມມຸດວ່າປັດໄຈພະລັງງານຂອງ 1.0, ປະສິດທິພາບຂອງ 90%, ແລະ UPS-ກໍານົດແຮງດັນໄຟຟ້າຕັດຂອງ 10 V ຕໍ່ເຊນ). ໃນກໍລະນີນີ້, ເຄື່ອງຕັດວົງຈອນ 2P 500 V 200 A ແມ່ນພຽງພໍ. ວິທີການສາຍໄຟມີດັ່ງນີ້:

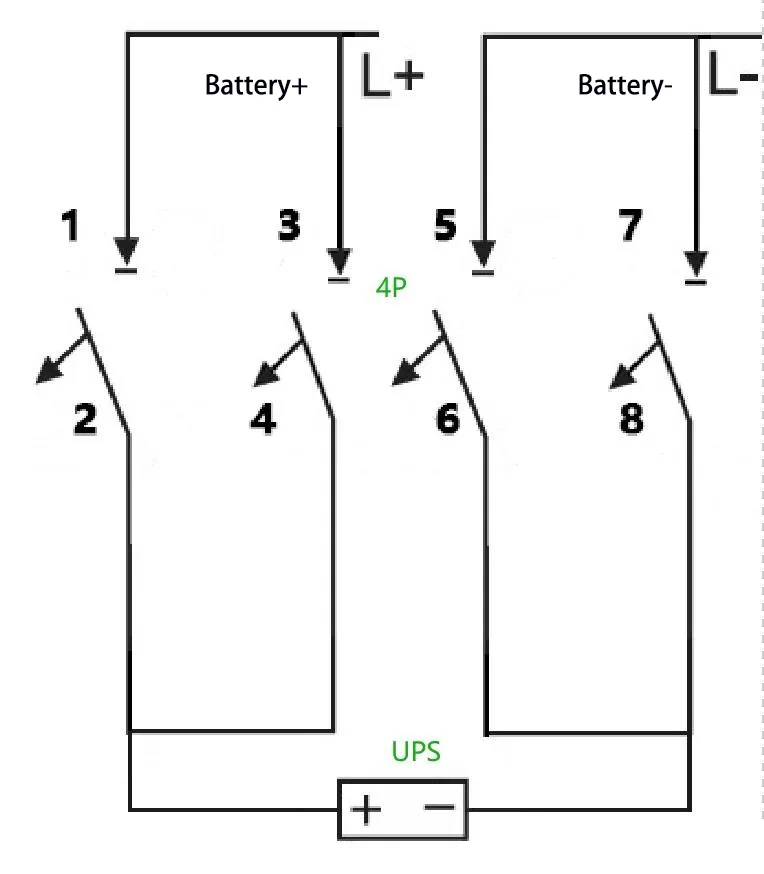

B:ຈະເປັນແນວໃດຖ້າເຄື່ອງຕັດວົງຈອນ 2P 500 V 100 A ຖືກໃຊ້ແທນ? ຄວາມຕ້ອງການນີ້ສາມາດຖືກປະຕິບັດໄດ້ດ້ວຍເຄື່ອງຕັດວົງຈອນ 4P ໂດຍສະເພາະ, ໂດຍການຂະຫນານສອງຊຸດຂອງເຄື່ອງຕັດວົງຈອນ 2P ເພື່ອເພີ່ມຄວາມສາມາດບັນຈຸໃນປະຈຸບັນ. ວິທີການສາຍໄຟມີດັ່ງນີ້:

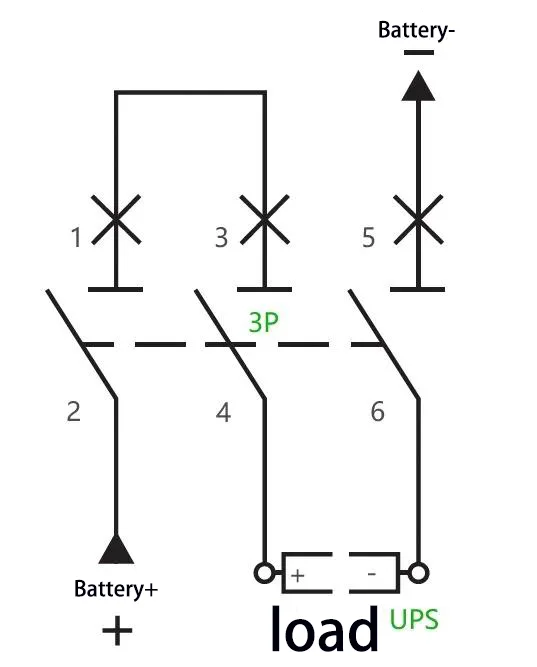

C:ຕົວຢ່າງ: ສໍາລັບ UPS ທີ່ມີຄວາມຈຸຂອງ 40 kVA ແລະສາຍຫມໍ້ໄຟທີ່ມີການຈັດອັນດັບຂອງ 40 ເຊນ (ຄວາມສະເຫມີພາບຂອງແຮງດັນໄຟຟ້າ: 14 V × 40 = 560 V), ກະແສໄຟຟ້າສູງສຸດແມ່ນຄິດໄລ່ເປັນ 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A. 70 A. A. 3P ສາມາດຕັດວົງຈອນໄດ້. ສອງເສົາຂອງມັນເຊື່ອມຕໍ່ກັນເປັນຊຸດ. ວິທີການສາຍໄຟມີດັ່ງນີ້:

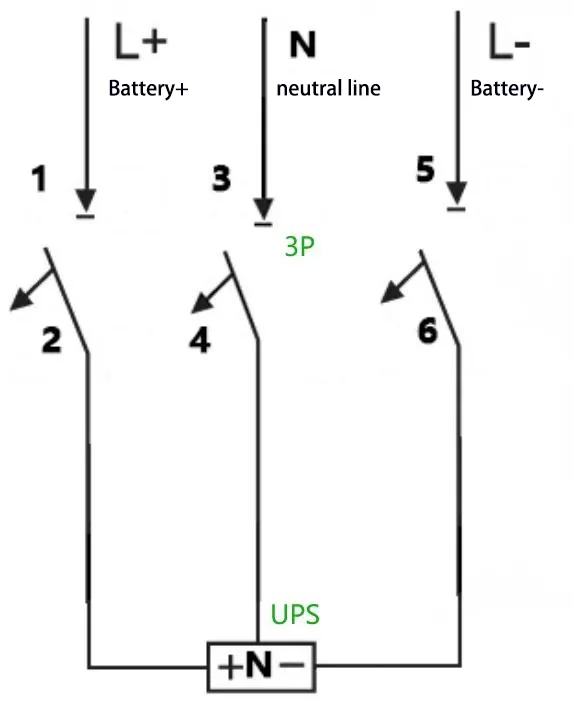

D:ຕົວຢ່າງ: ສໍາລັບ UPS ທີ່ມີຄວາມຈຸ 40 kVA, ສາຍຫມໍ້ໄຟທີ່ມີການຈັດອັນດັບຂອງ 32 ເຊນ, ແລະການເຊື່ອມຕໍ່ສາຍກາງ (ແຮງດັນໄຟຟ້າເທົ່າກັບ: 14 V × 32 = 448 V, i.e., ± 224 V), ກະແສໄຟຟ້າສູງສຸດແມ່ນຄິດໄລ່ເປັນ 40 kVA × 1.0 ÷ 90% A2 V ÷ 3 P ÷ 90% 500 V 200 A ເຄື່ອງຕັດວົງຈອນສາມາດໄດ້ຮັບການຮັບຮອງເອົາ, ແລະວິທີການສາຍໄຟມີດັ່ງຕໍ່ໄປນີ້:

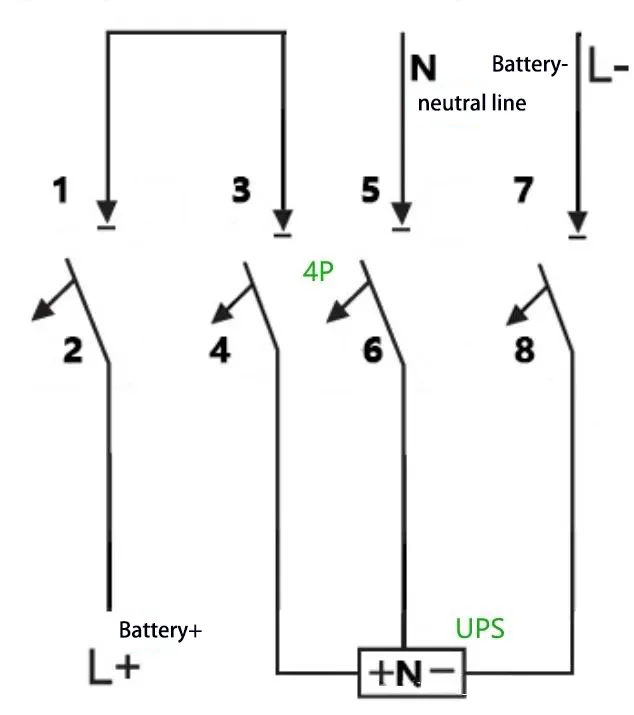

E:ຕົວຢ່າງ: ສໍາລັບ UPS ທີ່ມີຄວາມຈຸຂອງ 40 kVA, ສາຍຫມໍ້ໄຟທີ່ມີການຈັດອັນດັບຂອງ 40 ເຊນ, ແລະການເຊື່ອມຕໍ່ສາຍກາງ (ແຮງດັນໄຟຟ້າເທົ່າກັບ: 14 V × 40 = 560 V, i.e., ± 280 V), ກະແສໄຟຟ້າສູງສຸດແມ່ນຄິດໄລ່ເປັນ 40 kVA × 1.0 ÷ 1.0 ÷ 90% A ÷ 1.4 V ÷ 1.0 ÷ 90% ເຄື່ອງຕັດວົງຈອນ 750 V 150 ສາມາດໄດ້ຮັບການຮັບຮອງເອົາ, ມີສອງຂອງຂົ້ວຂອງຕົນເຊື່ອມຕໍ່ເປັນຊຸດ. ວິທີການສາຍໄຟມີດັ່ງນີ້:
