ການວິເຄາະຄວາມຜິດແລະການຈັດການກັບກ່ອງ photovoltaic

ເປັນສ່ວນປະກອບສໍາຄັນຂອງພະລັງງານສີຂຽວທີ່ທັນສະໄຫມ, ການດໍາເນີນງານແລະການຮັກສາສະຖານີໄຟຟ້າ Photovoltic ແມ່ນສໍາຄັນທີ່ສຸດ. ເປັນອຸປະກອນໄຟຟ້າທີ່ສໍາຄັນໃນໂຮງງານໄຟຟ້າ photovoltaic, ກ່ອງປະສົມແມ່ນມີຄວາມສໍາຄັນທີ່ສຸດໃນການປະຕິບັດງານປະຈໍາວັນແລະການຮັກສາປະຈໍາວັນ.

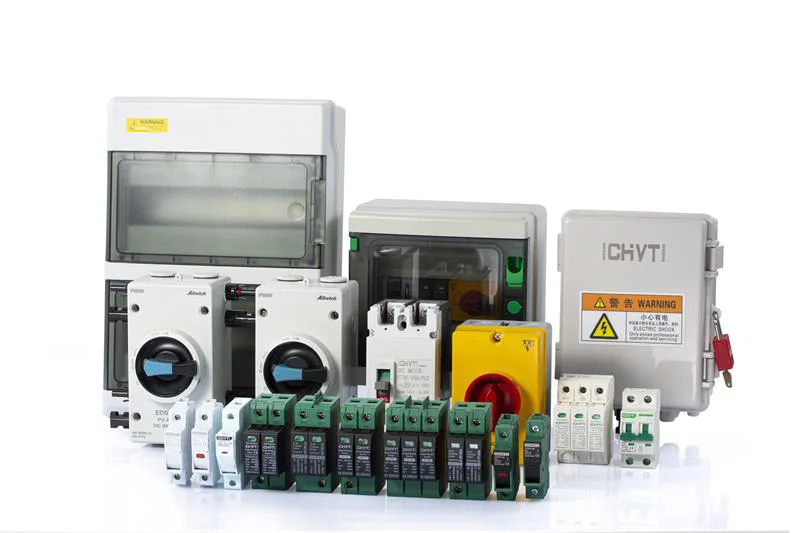

ຟັງຊັນພື້ນຖານແລະໂຄງສ້າງຂອງກ່ອງ PV combiner

ຫນ້າທີ່ຕົ້ນຕໍຂອງກ່ອງປະສົມ photovoltaic ແມ່ນເພື່ອເກັບກໍາພະລັງງານໄຟຟ້າ DC ຈາກຕູ້ຫຼາຍຮູບແບບແລະຂ້າມຜ່ານອຸປະກອນປ້ອງກັນເຊັ່ນ: ເຄື່ອງຕັດສິນລະລາຍແລະເຄື່ອງຫຼີ້ນຟ້າຜ່າ. ໂຄງປະກອບຂອງມັນມັກຈະປະກອບມີຫອຍປ່ອງ, DC Input ປາຍ, ປ້ອງກັນຟ້າຜ່າ, ເຄື່ອງເຈາະວົງຈອນ DC, ແລະສະຖານີສາຍໄຟ.

ຕໍ່ໄປນີ້ແມ່ນແຜນວາດ schematic ຂອງໂຄງສ້າງພາຍໃນຂອງກ່ອງປະສົມ:

◆ປ່ອງຫອຍ:ຜະລິດຈາກວັດສະດຸສະແຕນເລດຫຼືວັດສະດຸພາດສະຕິກ, ມັນມີການປະທັບຕາດີ, ຄວາມຕ້ານທານດ້ານການກັດທາງນ້ໍາ, ແລະການລະລາຍຄວາມຮ້ອນ. ລະດັບການປົກປ້ອງໂດຍປົກກະຕິບັນຫາ IP65, ເຊິ່ງສາມາດປ້ອງກັນບໍ່ໃຫ້ຂີ້ຝຸ່ນແລະຄວາມຊຸ່ມຈາກການເຂົ້າໄປ.

terminal terminal:ກ່ອງປະສົມຂອງແຕ່ລະກ່ອງມີຫລາຍໆພອດປ້ອນຂໍ້ມູນ, ທີ່ສອດຄ້ອງກັນເພື່ອໃຫ້ໄດ້ຮັບກະແສຈາກເຊືອກ photovoltaic ທີ່ແຕກຕ່າງກັນ. ແຕ່ລະພອດແມ່ນມີເຄື່ອງເຊື່ອມຕໍ່ MC4 ຫຼືຢູ່ປາຍທາງສາຍໄຟທີ່ອຸທິດຕົນເພື່ອການເຊື່ອມຕໍ່ສາຍງ່າຍ.

◆ການປົກປ້ອງຟ້າຜ່າ:ສ້າງຂື້ນໃນແຮງສົ່ງຟ້າຜ່າ, ໂດຍປົກກະຕິແລ້ວແມ່ນຜູ້ປົກປ້ອງແບບລວດລາຍ (SPD) ທີ່ຖືກອອກແບບໂດຍສະເພາະເພື່ອປ້ອງກັນການ overvoltage ທີ່ເກີດຈາກຟ້າຜ່າແລະປົກປ້ອງລະບົບຄວາມເສຍຫາຍ.

◆ DC ວົງຈອນ Breaker:ແຕ່ລະເສັ້ນທາງເຂົ້າແມ່ນຕິດຕັ້ງດ້ວຍເຄື່ອງເຈາະວົງຈອນ DC ສໍາລັບການປ້ອງກັນເກີນ. ໃນເວລາທີ່ປະຈຸບັນຜິດປົກກະຕິ (ເຊັ່ນ: ວົງຈອນສັ້ນຫຼື overload) ຖືກກວດພົບ, ວົງຈອນທີ່ຖືກເຊື່ອມຕໍ່ໂດຍອັດຕະໂນມັດເພື່ອປ້ອງກັນຄວາມປອດໄພຂອງໂມດູນແລະລະບົບ photovoltaic

◆ສະຖານີສາຍໄຟ:ສາຍໄຟສາຍດ້ວຍເຄື່ອງຫມາຍທີ່ຊັດເຈນພາຍໃນແມ່ນສະດວກສໍາລັບພະນັກງານບໍາລຸງຮັກສາເພື່ອກວດກາແລະແກ້ໄຂບັນຫາ.

ການວິເຄາະຄວາມເປັນຈິງແລະໂຄງສ້າງຂອງໂຄງສ້າງ PV Combiner

◆ ການວິເຄາະປະກົດການທີ່ມີການເດີນທາງເລື້ອຍໆຂອງການສູບຢາວົງຈອນວົງຈອນ

ການເຮັດໃຫ້ເກີດຮາກຖານ: ປະກົດການນີ້ອາດຈະແມ່ນຍ້ອນການເຊື່ອມຕໍ່ວົງຈອນສັ້ນລະຫວ່າງສາຍ, ການປະຕິບັດງານທີ່ບໍ່ຖືກຕ້ອງ, ຫຼືລະບົບທີ່ຖືກໂຫລດເກີນຂອບເຂດຂອງມັນ.

ຄູ່ມືການປຸງແຕ່ງ: ຂັ້ນຕອນທໍາອິດແມ່ນການໃຊ້ວົງຈອນການປ້ອນຂໍ້ມູນທີ່ຖືກກະທົບ, ແລະໃຊ້ກົນອຸປະກອນທີ່ມີຄວາມກົດດັນແລະປະຈຸບັນຂອງວົງຈອນສັ້ນໆເພື່ອຊອກຫາສ່ວນປະກອບທີ່ຜິດພາດໃຫ້ຖືກຕ້ອງ. ຖ້າບໍ່ມີບັນຫາທີ່ຈະແຈ້ງແມ່ນພົບໃນລະຫວ່າງການກວດກາໃນເບື້ອງຕົ້ນ, ມັນຈໍາເປັນຕ້ອງໄດ້ກວດສອບຄວາມເສຍຫາຍທີ່ເຊື່ອມຕໍ່ກັນຢ່າງລະມັດລະວັງ. ສຸດທ້າຍ, ການປະເມີນຜົນຂອງວົງຈອນປິດຕົວເອງ, ລວມທັງວ່າກະແສໄຟຟ້າ, ແຮງດັນໄຟຟ້າແລະຕົວກໍານົດການທີ່ກົງກັບຄວາມຕ້ອງການຂອງລະບົບ, ບໍ່ສາມາດຖືກລະເລີຍ. ຖ້າຈໍາເປັນ, ຄວນທົດແທນຄວນປະຕິບັດເພື່ອຮັບປະກັນການປະຕິບັດງານທີ່ຫມັ້ນຄົງຂອງລະບົບ.

◆ຍຸດທະສາດການຕອບສະຫນອງສໍາລັບຄວາມລົ້ມເຫຼວຂອງຟ້າຜ່າ

ເຫດຜົນສໍາລັບຄວາມລົ້ມເຫຼວ: ໃນຖານະເປັນອຸປະກອນທີ່ສໍາຄັນສໍາລັບການປົກປ້ອງລະບົບການໂຈມຕີດ້ວຍຟ້າຜ່າແລະ overvoltage, riesters ຟ້າຜ່າມັກຈະເກີດຂື້ນກັບການໂຈມຕີຟ້າຜ່າຫຼືການປະຖິ້ມແສງສະຫວ່າງໂດຍກົງ.

ຂະບວນການ: ກວດສອບສະຖານະພາບຂອງປ່ອງຢ້ຽມຕົວຊີ້ວັດຫຼືໄຟ LED ຂອງຟ້າຜ່າ Arrester ແມ່ນວິທີທີ່ມີປະສິດທິຜົນໃນການປ້ອງກັນຄວາມລົ້ມເຫລວ. ເມື່ອປ່ອງຢ້ຽມຕົວຊີ້ວັດປ່ຽນເປັນສີແດງຫຼືສູນເສຍການສະແດງ, ມັນຊີ້ໃຫ້ເຫັນວ່າຫມີຟ້າຜ່າໄດ້ຮັບຄວາມເສຍຫາຍແລະຕ້ອງໄດ້ຮັບການທົດແທນຄວາມສ່ຽງດ້ານຄວາມປອດໄພທີ່ອາດຈະເກີດຂື້ນໃນທັນທີ.

◆ ການແກ້ໄຂບັນຫາຂອງອຸນຫະພູມພາຍໃນທີ່ສູງໃນກ່ອງປະສົມ

ສາເຫດຂອງການວິເຄາະ: ອຸນຫະພູມພາຍໃນຂອງກ່ອງປະສົມແມ່ນສູງເກີນໄປ, ໂດຍປົກກະຕິແລ້ວວັດຖຸຕ່າງປະເທດທີ່ສະກັດກັ້ນຄວາມຮ້ອນຂອງສະສົມ

ວິທີແກ້ໄຂ: ກ່ອນອື່ນຫມົດ, ມັນຈໍາເປັນຕ້ອງທໍາຄວາມສະອາດທຸກລະບາຍອາກາດແລະຂຸມລະບາຍຄວາມຮ້ອນຂອງກ່ອງປະສົມເພື່ອຮັບປະກັນການໄຫຼວຽນຂອງອາກາດທີ່ບໍ່ມີການຄຸ້ມຄອງ. ໃນເວລາດຽວກັນ, ກວດກາແລະເອົາຂີ້ຝຸ່ນໃສ່ໃນປ່ອງເພື່ອຫຼຸດຜ່ອນຄວາມຕ້ານທານຄວາມຮ້ອນ. ຖ້າບັນຫາບໍ່ໄດ້ຮັບການແກ້ໄຂໂດຍພື້ນຖານແລ້ວ, ມັນອາດຈະຖືກພິຈາລະນາເພີ່ມພັດລົມຫຼືເພີ່ມປະສິດທິພາບໃນການອອກແບບປ່ອງເພື່ອຫຼຸດຜ່ອນສະພາບແວດລ້ອມພາຍໃນອຸນຫະພູມພາຍໃນປ່ອງ. ນອກຈາກນັ້ນ, ມັນຈໍາເປັນທີ່ຈະຕ້ອງຕິດຕາມແຫຼ່ງຂອງປະຈຸບັນທີ່ເກີນແລະປັບຫຼືສ້ອມແປງສ່ວນປະກອບທີ່ກ່ຽວຂ້ອງເພື່ອຮັບປະກັນວ່າກະແສໄຟຟ້າແມ່ນຢູ່ໃນຂອບເຂດທີ່ປອດໄພ.

◆ສາຍໄຟທີ່ເຮັດໃຫ້ເກີດບັນຫາໃນການຈັດການກັບກັນ

ການວິເຄາະເຫດຜົນ: ຄວາມຮ້ອນຂອງຂໍ້ຕໍ່ສາຍໄຟສ່ວນໃຫຍ່ແມ່ນຍ້ອນການຕິດຕໍ່ທີ່ບໍ່ດີ, ເຊິ່ງຊ່ວຍເພີ່ມຄວາມຕ້ານທານຕໍ່ການຕິດຕໍ່ແລະສ້າງຄວາມຮ້ອນຫຼາຍ.

ຄໍາແນະນໍາສໍາລັບການຈັດການ: ໃຊ້ຮູບແບບຄວາມຮ້ອນຂອງອິນຟາເລດເພື່ອຕິດຕາມກວດກາອຸນຫະພູມຂອງກະດູກແຂນພາຍໃນແລະນອກຫ້ອງ. ເມື່ອພົບເຫັນຈຸດສູງສຸດທີ່ຜິດປົກກະຕິແລ້ວ, ວົງຈອນທີ່ກ່ຽວຂ້ອງຄວນຖືກຕັດອອກທັນທີເພື່ອປ້ອງກັນອຸປະຕິເຫດໄຟໄຫມ້. ໃນເວລາດຽວກັນ, ກວດເບິ່ງສະພາບ fastening ຂອງຮ່ວມກັນ, ແລະຖ້າຈໍາເປັນ, remake ຮ່ວມກັນຫຼືທົດແທນສ່ວນທີ່ເສຍຫາຍເພື່ອຮັບປະກັນການພົວພັນແລະການປະຕິບັດຮ່ວມກັນ.

ໂຄງສ້າງປ້ອງກັນແລະການບໍາລຸງຮັກສາຜິດສໍາລັບກ່ອງປະສານງານ PV

ແຜນການກວດກາເປັນປົກກະຕິ

ພັດທະນາແຜນການກວດກາລະອຽດ, ລວມມີການກວດສອບຄວາມປອດໄພທາງໄຟຟ້າ, ການເຮັດຄວາມສະອາດແລະການບໍາລຸງຮັກສາ, ການທົດສອບການປະຕິບັດ, ເພື່ອຮັບປະກັນໃຫ້ທຸກດ້ານຕາມແຜນການ.

adjust ປັບຕົວຄວາມສາມາດໃນການປັບຕົວຂອງສິ່ງແວດລ້ອມ

ຄວນໃຊ້ມາດຕະການທີ່ແຕກຕ່າງກັນສໍາລັບສະພາບອາກາດທີ່ແຕກຕ່າງກັນ, ເຊັ່ນວ່າມາດຕະການລະງັບຄວາມຊຸ່ມແລະລະດັບຄວາມຖີ່ຂອງການເຮັດຄວາມສະອາດຢູ່ໃນພື້ນທີ່, ແລະການຫຼຸດຜ່ອນສິ່ງກີດຂວາງແລະການຫຼຸດຜ່ອນ.

◆ການຄຸ້ມຄອງແລະສິນຄ້າຄົງຄັງ

ຮັກສາສິນຄ້າຄົງຄັງອາໄຫຼ່ທີ່ຈໍາເປັນ, ໂດຍສະເພາະແມ່ນພາກສ່ວນທີ່ມີຄວາມສ່ຽງເຊັ່ນ: ເຄື່ອງຕັດສິນ, ຟ້າຜ່າ, ແລະອື່ນໆ, ເພື່ອຫຼຸດຜ່ອນຄວາມລົ້ມເຫຼວແລະຫຼຸດຜ່ອນເວລາ

◆ການຝຶກອົບຮົມດ້ານວິຊາການແລະການແລກປ່ຽນ

ຈັດຕັ້ງທີມງານປະຕິບັດງານແລະການບໍາລຸງຮັກສາເພື່ອເຂົ້າຮ່ວມໃນການຝຶກອົບຮົມວິຊາຊີບ, ແບ່ງປັນເຕັກໂນໂລຢີການປະຕິບັດງານລ້າສຸດແລະການບໍາລຸງຮັກສາແລະຄວາມຜິດພາດຂອງລະດັບຄວາມສາມາດແລະຄວາມສາມາດຕອບໂຕ້ໂດຍລວມຂອງທີມງານ.

◆ການກວດກາແລະທໍາຄວາມສະອາດເປັນປົກກະຕິ

ມັນໄດ້ຖືກແນະນໍາໃຫ້ເຮັດຄວາມສະອາດພາຍນອກຂອງກ່ອງປະສົມໃນທຸກໆສາມເດືອນຫາຫົກເດືອນເພື່ອກໍາຈັດຝຸ່ນແລະຝຸ່ນແລະຮັກສາຄວາມຮ້ອນທີ່ບໍ່ມີຕົວຕົນ; ໃນເວລາດຽວກັນ, ກວດເບິ່ງການຜະນຶກຂອງປ່ອງເພື່ອຮັບປະກັນວ່າບໍ່ມີການແຊກຊຶມເຂົ້າໄປໃນນ້ໍາ.

◆ການທົດສອບການປະຕິບັດການປະຕິບັດໄຟຟ້າ

ຢ່າງຫນ້ອຍຫນຶ່ງຄັ້ງຕໍ່ປີ, ດໍາເນີນການທົດສອບການປະຕິບັດດ້ານໄຟຟ້າທີ່ສົມບູນແບບ, ລວມທັງການວັດແທກໄຟຟ້າແລະປະຈຸບັນຂອງວົງຈອນທີ່ເປັນຜູ້ຂ້າ, ແລະຮັບປະກັນຄວາມຫມັ້ນຄົງຂອງການສື່ສານເຊື່ອມຕໍ່ແບບໂມດູນການສື່ສານ.

◆ປ້ອງກັນຟ້າຜ່າແລະການຢືນຢັນການສ້າງພື້ນທີ່

ກວດສອບປະສິດທິຜົນຂອງລະບົບປ້ອງກັນຟ້າຜ່າເປັນປະຈໍາ, ໃຫ້ກວດເບິ່ງສະຖານະພາບຂອງແຮງສົ່ງຟ້າຜ່າ, ແລະມີຄວາມຈໍາເປັນ; ໃນເວລາດຽວກັນ, ຮັບປະກັນວ່າການຕໍ່ສູ້ຢ່າງຕໍ່ເນື່ອງແລະການຕໍ່ຕ້ານພື້ນທີ່ຂອງກ່ອງປະສົມຕອບສະຫນອງຄວາມຮຽກຮ້ອງຕ້ອງການ.
